DS224+ 产品使用手册

第 1 章:开始之前的准备

感谢您购买 Synology 产品!开始设置新 Synology NAS 前,请先检查套件内容,并确认是否已收到以下物品。此外,使用前请仔细阅读以下安全须知,避免让自己或 Synology NAS 遭受损伤。

注意:

  • 以下所有图像仅用作图解目的,可能与实际产品有所不同。

1.1 套件内容

如果您的套件中缺少以下任何内容,请联系您的经销商:

主机 x 1

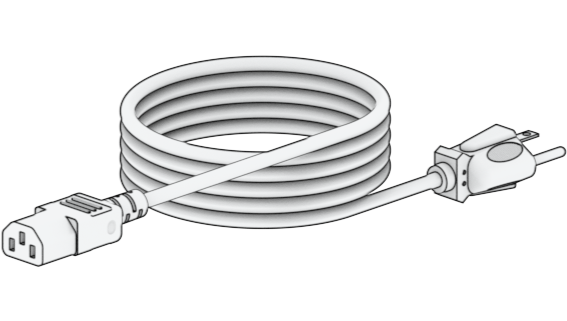

交流电源线 x 1

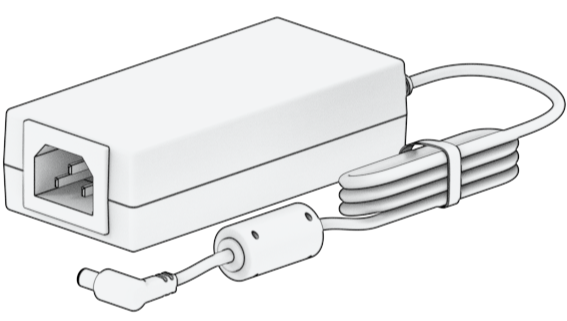

交流电源适配器 x 1

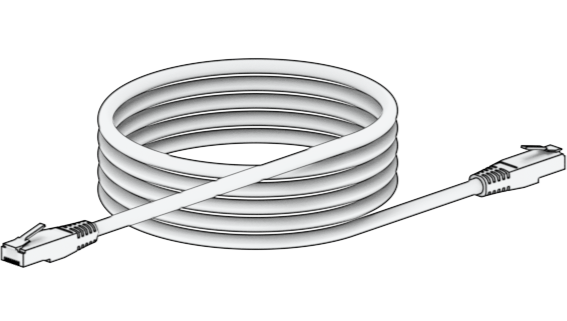

RJ-45 网线 x 2
用于固定 2.5 英寸硬盘的螺丝 x 10

1.2 Synology DS224+ 概观


编号
名称
描述
1

STATUS 指示灯

显示系统的状态。有关更多信息,请参阅“系统模式和 LED 指示灯”。

2

网络指示灯

显示网络连接的状态。有关更多信息,请参阅“其他 LED 指示灯”。

3

硬盘状态指示灯

显示硬盘的状态。有关更多信息,请参阅“其他 LED 指示灯”。

4

USB 3.2 Gen 1 端口

在此处将外接硬盘或其他 USB 设备连接到 Synology NAS。

5

Copy 按钮

当您连接 USB 设备(如数码相机、USB 存储设备等)时,灯号将会点亮。按下 Copy 按钮可将所连接 USB 设备中的数据复制到内部硬盘。

6

电源按钮

  1. 按下打开 Synology NAS。
  2. 若要关闭 Synology NAS,则持续按住电源按钮,直到听见哔声且电源 LED 指示灯开始闪烁为止。
7

风扇

排放过多的热气,冷却设备。如果风扇出现故障,Synology NAS 将发出哔声。

8

Kensington 安全插槽

在此连接 Kensington 安全锁。

9

局域网端口

在此连接网线。

10

RESET 按钮

  1. 模式 1:按住此按钮直至听到哔声后,系统会将 IP 地址、DNS 服务器和 admin 帐户的密码恢复为默认值。
  2. 模式 2:按住直到您听到哔声,立即释放按钮,然后在 10 秒钟内再次按住以重新安装 DiskStation Manager (DSM)。

有关如何重置 Synology NAS 的详细信息,请参阅本文

11

USB 3.2 Gen 1 端口

在此处将外接硬盘或其他 USB 设备连接到 Synology NAS。

12

电源端口

在此连接电源线。

1.3 系统模式和 LED 指示灯

系统模式定义

Synology NAS 中有 7 种系统模式。系统模式及其定义如下所示:

系统模式
定义
正在开机

Synology NAS 正在开机(按电源按钮时)或正在重新启动(在 DSM 中运行操作时)。在启动过程中,设备还会执行硬件初始化,例如硬件重置或 BIOS 初始化。

正在关机

Synology NAS 因按电源按钮或 DSM 中的操作而正在关机。

DSM 未就绪

DSM 未准备好进行使用。这可以是:

  • Synology NAS 已开机,但 DSM 未正确安装。
  • Synology NAS 当前正在开机并初始化 DSM 完全正常运行所需的服务。
  • 连接的 UPS 设备电源不足;DSM 停止所有服务以防止数据丢失(进入安全模式)。
DSM 已准备好进行使用

DSM 完全正常运行,用户可以登录。

休眠

Synology NAS 已闲置一段时间,现在处于休眠模式。

应用程序

某些套件/服务(例如 USB Copy 和“找到我”服务)在运行时会控制 LED 的操作。操作完成之后,LED 指示灯会恢复为其正常状态。

已关机

Synology NAS 已关机。

识别系统模式

您可以通过 POWER 和 STATUS LED 指示灯识别系统模式。请参阅下表以了解更多详细信息。

系统模式
POWER LED
STATUS LED
蓝色
绿色
橙色
正在开机
闪烁
熄灭
熄灭
正在关机
闪烁
恒亮
熄灭/恒亮1
DSM 未就绪
恒亮
闪烁
熄灭/闪烁1
DSM 已准备好进行使用
恒亮
恒亮
熄灭/恒亮1
休眠
恒亮
熄灭
熄灭/恒亮1
应用程序
恒亮
切换
已关机
熄灭
熄灭
熄灭

注意:

  1. 如果 STATUS LED 维持恒亮橙色或是持续呈橙色闪烁,这表示存在系统错误,如风扇故障、系统过热或存储空间降级。请登录到 DSM 以了解详细信息。

系统模式之间的转换

若要更好地了解系统模式之间的转换,请参阅以下示例:

  • 在未安装 DSM 的情况下开机:
    已关机 > 正在开机 > DSM 未就绪

  • 在安装了 DSM 的情况下开机:
    已关机 > 正在开机 > DSM 未就绪 > DSM 已准备好进行使用

  • 进入休眠模式,然后从休眠模式中唤醒:
    DSM 已准备好进行使用 > 休眠 > DSM 已准备好进行使用

  • 关机:
    DSM 已准备好进行使用 > 正在关机 > 已关机

  • 连接 UPS 的情况下发生电源故障:
    DSM 已准备好进行使用 > DSM 未就绪(由于电源故障,DSM 进入安全模式)> 正在关机 > 已关机 > 正在开机(电源已恢复,DSM 将重新启动)> DSM 未就绪 > DSM 已准备好进行使用

1.4 其他 LED 指示灯定义

LED 指示灯
颜色
状态
描述
硬盘状态
绿色
恒亮
硬盘状态正常
闪烁
正在访问硬盘
橙色1
恒亮
定位硬盘
硬盘已被用户停用
端口已禁用2
硬盘运行状况为严重或故障
移除此硬盘会导致系统损坏;这是唯一安装了 DSM 的硬盘
熄灭
无内置硬盘
后面板 1GbE 局域网

(插孔上边)

绿色
恒亮
网络已连接
闪烁
网络连接中
熄灭
无网络连接
后面板 1GbE 局域网

(插孔下边)

绿色
恒亮
已连接 1 Gbps
熄灭
已连接 10 Mbps/已连接 100 Mbps/无网络连接
USB Copy
绿色
恒亮
检测到设备
闪烁
正在复制数据
熄灭
无连接设备

注意:

  1. 当硬盘 LED 指示灯为橙色时,建议登录 DSM 并前往存储管理器 > HDD/SSD 以了解更多信息。
  2. 请尝试重启 Synology NAS 或重新插入硬盘,然后运行 HDD/SSD 厂家的诊断工具来检查硬盘的运行状况。如果您可登录 DSM,请运行内置的 S.M.A.R.T. 检测对硬盘进行扫描。如果问题仍未解决,请联系 Synology 技术支持以获得帮助。

1.5 硬件规格

项目
DS224+
CPU
Intel Celeron J4125
RAM
DDR4 2 GB
兼容硬盘类型
3.5 英寸/2.5 英寸 SATA x 2
外接端口
USB 3.2 Gen 1 x 2
局域网端口
1GbE (RJ-45) x 2
尺寸(高 x 宽 x 深)(毫米)
165 x 108 x 232.2
重量(千克)
1.30
机构认证
• FCC Class B • CE Class B • UKCA • BSMI Class B

• EAC • VCCI • CCC • RCM • KC

HDD 休眠
定时开/关机
网络唤醒 (Wake on LAN)
环境要求
• 线路电压:100V 至 240V 交流电

• 频率:50/60Hz

• 工作温度:32˚F 至 104˚F(0˚C 至 40˚C)

• 存储温度:-5˚F 至 140˚F(-20˚C 至 60˚C)

• 相对湿度:5% 至 95% RH

注意:

  • 型号规格如有变更,恕不另行通知。请参阅 Synology 网站以了解最新信息。

1.6 备件

如需更换系统风扇、硬盘托盘或电源设备,请参阅备件

型号名称
描述

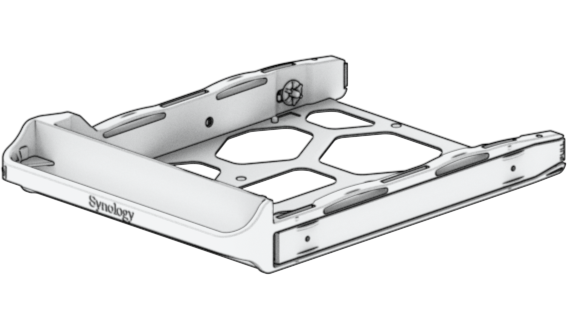

硬盘托盘(D7 型)


3.5 英寸/2.5 英寸硬盘托盘

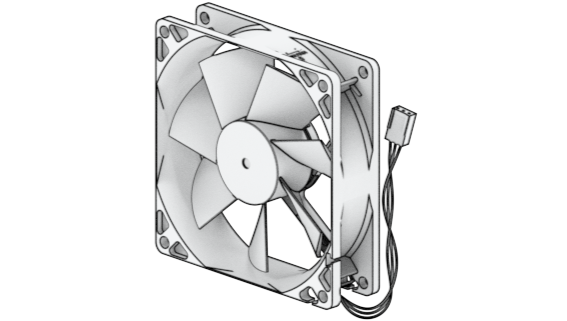

风扇 92*92*25_1


系统风扇 92*92*25 毫米

适配器 60W_1


适配器 60W VI 级

1.7 选配附件

使用 Synology 附件可以自定义 Synology NAS 以适应不同的业务环境,而不必担心兼容性和稳定性。有关更多信息,请参阅 Synology 产品兼容性列表
