WRX560 产品使用手册

第 1 章:开始之前的准备

感谢您购买 Synology 产品!开始设置新 Synology Router 前,请先检查包装盒内容,并确认是否已收到以下物品。此外,使用前请仔细阅读以下安全须知,避免让自己或 Synology Router 遭受损伤。

注意:

  • 以下所有图像仅用作图解目的,可能与实际产品有所不同。

1.1 包装内容

如果您的包装中缺少以下任何内容,请联系您的经销商:

主机 x 1
交流电源适配器 x 1



RJ-45 网线 x 1

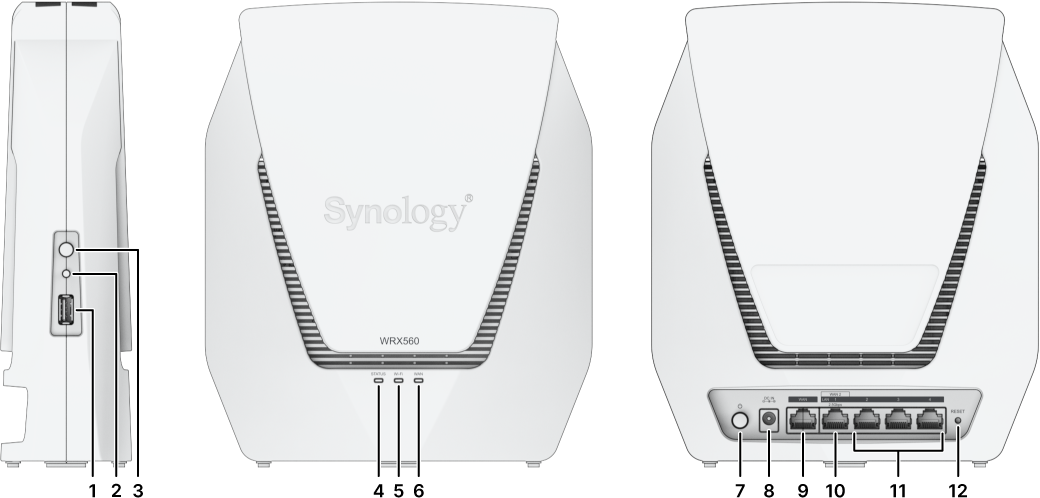

1.2 Synology Router 概观


编号
名称
描述
1

USB 3.2 Gen 1 (Type-A) 端口

在此处将外接硬盘或其他 USB 设备连接到 Synology Router。

2

Wi-Fi 按钮

按下该按钮 3 秒钟可打开/关闭 Wi-Fi 网络。

3

WPS 按钮

按下可启动 WPS。

4

STATUS 指示灯

显示系统的状态。有关更多信息,请参阅LED 指示灯表

5

Wi-Fi 指示灯

显示 Wi-Fi 连接的状态。有关更多信息,请参阅LED 指示灯表

6

WAN 指示灯

显示 WAN 连接的状态。有关更多信息,请参阅LED 指示灯表

7

电源按钮

按下此按钮来开启或关闭 Synology Router。

8

电源端口

在此连接交流电源适配器。

9

WAN 端口

将网线从 ISP 调制解调器连接至此端口以建立 WAN 连接。

10

2.5G WAN/LAN 端口

  1. 将网线从 ISP 调制解调器连接至此端口以建立 WAN 连接。
  2. 将网线连接到这些端口以建立 LAN 连接。
11

LAN 端口

将网线连接到此端口以建立 LAN 连接。

12

RESET 按钮

按住此按钮 4 秒钟(软重置)或 10 秒钟(硬重置)。

1.3 LED 指示灯表

LED 指示灯
颜色
状态
描述
STATUS 指示灯
绿色
恒亮
已开机
闪烁
系统就绪
橙色
恒亮
启动/重启/硬重启
闪烁
Mesh 网络已断开连接
绿色/橙色
闪烁
正在搜索设备
熄灭
已关机
Wi-Fi 指示灯
绿色
恒亮
Wi-Fi 激活
闪烁
WPS 正在连接
熄灭
无 Wi-Fi
WAN 指示灯
绿色
恒亮
网络已连接
闪烁
数据正在传输
熄灭
网络已断开连接

1.4 硬件规格

项目
WRX560
外接端口
USB 3.2 Gen 1 (Type-A) x 1
WAN 端口
• Gigabit WAN x 1

• Gigabit WAN x 1 和 2.5G WAN x 1(双 WAN)

LAN 端口
• Gigabit LAN x 3 和 2.5G LAN x 1

• Gigabit LAN x 3(双 WAN)

尺寸(高 x 宽 x 深)(毫米)
233 x 194 x 66
重量(千克)
1.35
无线标准
• 2.4GHz:802.11 b/g/n/ax

• 5GHz:802.11 a/n/ac/ax

工作频率范围
• 802.11ax (2.4GHz):高达 600 Mbps

• 802.11ax (5GHz):高达 2400 Mbps

无线工作模式
• 无线路由器

• 无线 AP(接入点)

无线安全性
• WPS 支持 • WPA2-个人

• WPA/WPA2-个人

• WPA2-企业

• WPA/WPA2-企业

• Opportunistic Wireless Encryption (OWE)

• WPA3-个人

• WPA3-企业

• WPA2/WPA3-个人

天线
• 2T2R 全向高增益偶级 (2.4GHz)

• 4T4R 全向高增益偶级 (5GHz)

按钮和开关
• 电源 • WPS • Wi-Fi 开/关 • 重置
环境要求
• 线路电压:100V 至 240V 交流电

• 频率:50/60Hz

• 工作温度:40˚F 至 104˚F(5˚C 至 40˚C)

• 存储温度:-5˚F 至 140˚F(-20˚C 至 60˚C)

• 相对湿度:5% 至 95% RH

注意:

  • 型号规格如有变更,恕不另行通知。请参阅 Synology 网站以了解最新信息。

1.5 安全说明


  • 远离阳光直射和化学品。确保环境稳定,温度或湿度不会突然变化。


  • 请始终确保正确的一面朝上,勿将设备倒置。


  • 让设备远离液体。


  • 清洁之前,请拔下电源线并使用湿布擦拭表面。请勿使用化学喷雾式清洁剂。


  • 请勿将设备置于手推车或任何不稳定的表面上,以免掉落。


  • 电源线必须插入正确的电压。确保提供的交流电压正确且稳定。


  • 警告,存在触电危险。若要完全断开设备的电流,请确认从插座上拔下所有电源线。


  • 请更换正确类型的电池并妥善处理旧电池,以免发生爆炸。


  • 电源线必须插入带有接地连接的插座。


  • 让身体部位远离转动的风扇。
